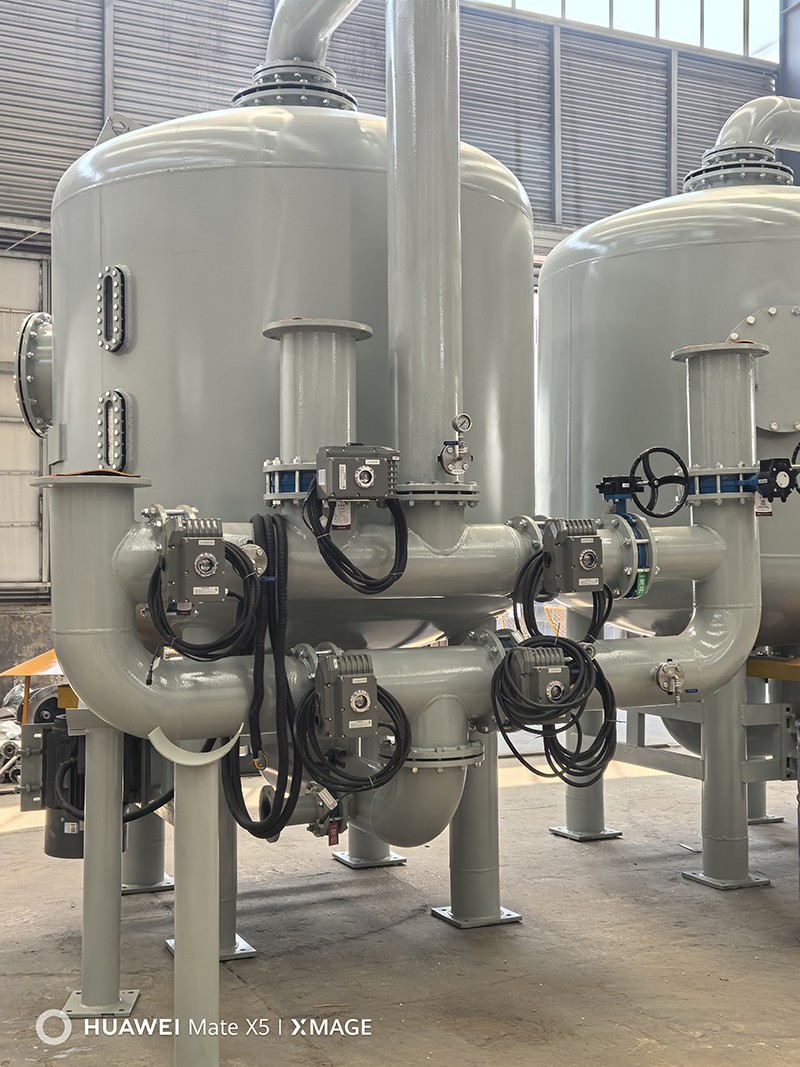

高速過濾器是工業水處理、環保凈化領域的效高固液分離設備，憑借高流速、效高率、易操作的優勢廣泛應用，其穩定運行依賴各組成結構的協同配合。本文簡要拆解其核心結構與輔助結構的關鍵部件及作用。
　　一、核心過濾結構（核心功能區）
　　高速過濾器核心結構直接決定過濾效果，主要包括四部分，協同完成“布水—截留—集水”流程：
　　（一）濾罐殼體
　　作為設備“外殼”，承載內部部件并承受水壓，主流為內外環氧噴涂碳鋼或不銹鋼圓柱形結構，頂部設檢修口、排氣閥，底部設排污口，保障密封與結構強度。
　　（二）濾料層
　　雜質截留的核心，多采用石英砂等均質濾料，按“分層鋪設、粒徑漸變”原則，由下至上鋪鵝卵石墊層（支撐防流失）和800-1200mm厚濾料層，平衡過濾效率與速度。
　　（三）布水系統
　　位于罐頂，由布水器、布水管組成，采用多點縫隙布水法，將原水均勻分配至濾料層表面，避免偏流，保障過濾均勻性。
　　（四）集水系統

　　位于罐底墊層下方，由集水器、集水管、集水帽組成，密集布置集水帽，均勻收集清水并導出，反洗時可均勻分配反洗水，同時防止濾料流失。

　　二、高速過濾器輔助功能結構（保障穩定運行）
　　不直接參與過濾，主要保障設備便捷、穩定運行，包括四部分：
　　（一）反洗系統
　　當進出水口壓差達0.05-0.07MPa時啟動，通過反洗水泵、排污管等，采用水反洗或氣水聯合反洗，清除濾料雜質，恢復過濾性能，反洗后壓差回歸0.02-0.03MPa。
　　（二）控制系統
　　主流為PLC控制，搭配差壓開關、電動蝶閥，實現壓差監測、時序控制、工況自動切換，可手動/自動切換，高daun款配備水質監測模塊。
　　（三）管路與閥門
　　包括進排水管、反洗管路及各類閥門，材質適配工況，保障水體輸送和工況切換，安裝需密封嚴密、便于檢修。
　　（四）高速過濾器支撐與固定結構
　　由混凝土或鋼結構底座、支架組成，固定設備各部件，防止運行中移位、損壞，適配現場安裝需求。
　　三、結構協同與核心特點
　　各結構形成“過濾—反洗—恢復”循環，原水經布水、濾料截留、集水導出，雜質積累后自動反洗，恢復運行。
　　高速過濾器核心特點：效高便捷、節能耐用、適配性強，廣泛應用于工業循環水、污水處理等領域，了解其結構可助力檢修與選型。
